整流滤波电路图及仿真结果

2020年09月02日 14:47 次阅读

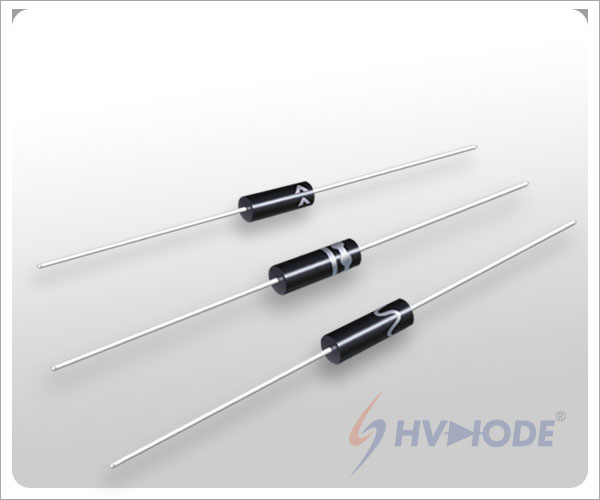

一、整流二极管的选择

整流二极管的选取需要根据负载的电流和电压进行选取,它所利用的就是二极管的单向导电性,把方向变化的交流电,变为单一方向的脉动直流电。电路中整流二极管中用的最多的便是1N4007(1A.1000V)一般来说整流电路中用1N4007就足够了。

1N4007,最大正向整流电流1A,最高反向耐压:1000V,最大反向漏电流:5uA,正向压降:1.0V,最大反向峰值电流:30uA,典型结电容u乐平台官网:15pF,工作温度:-50℃~+150℃。

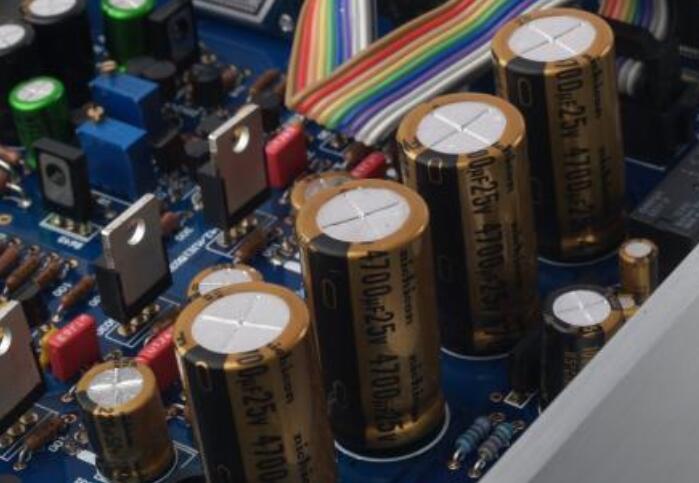

二、滤波电容的选择

滤波电容要考虑两个方面,一个是电容的耐压值,另一个是电容的容量。电容耐压值选取一般就要高于输出电压的1.5-2.0倍

容量的选取一般都有一个公司可以进行参考▼

C》》0.289/{f×(U/I)×ACv}

u乐平台官网 C,是滤波电容,单位为F。0.289,是由半波阻性负载整流电路的波纹系数推演来的常数。f,是整流电路的脉冲频率,如50Hz交流电源输入,半波整流电路的脉冲频率为50Hz,全波整流电路的脉冲频率为100Hz。

单位是Hz。U,是整流电路最大输出电压,单位是V。I,是整流电路最大输出电流,单位是A。ACv,是波纹系数,单位是%。

三、滤波的选择

四、电路图及仿真结果

整流滤波电路

整流滤波电路

LM317主要参数:

u乐平台官网 经计算可知R1的最大取值为R1≈0.83KΩ(由于输出端比调节端的电位始终高1.25V,而有得保证输出至少有1.5mA的电流,1.25/1.5*1000可得,再加上调节端没有电流输出,所以R1与R2是串联的关系可得输出电压的公式)。又因为R2/R1的最大值为28.6。所以R2的最大取值为R2≈23.74KΩ。在使用317稳压块的输出电压计算公式计算其输出电压时,必须保证R1≤0.83KΩ,R2≤23.74KΩ两个不等式同时成立,才能保证317稳压块在空载时能够稳定地工作
