Dialog最新可配置IC扩展电机驱动应用

Dialog半导体公司 2020-09-02 16:55 次阅读

作者:Gary Elinoff,

特定的应用会有特定的设计需求。Dialog半导体公司为设计工程师提供了一种轻松配置IC的方法,现在这种方法也扩展到了电机驱动应用。

Dialog推出了针对12V电机应用的新型可配置混合信号IC(CC)SLG47105,该器件提供具有高电压输出的可配置模拟和可配置逻辑,采用2 mm x 3 mm QFN封装。

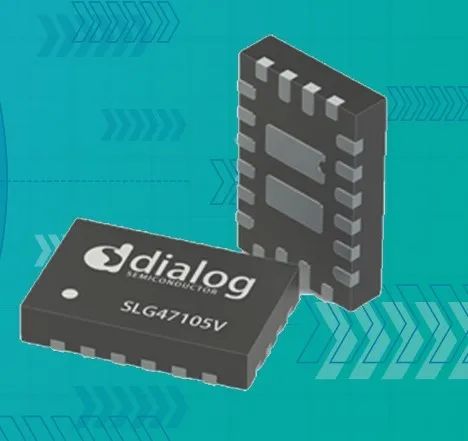

u乐平台官网 SLG47105

u乐平台官网 SLG47105是Dialog GreenPAK产品系列的最新成员,该产品系列提供一次性非易失性(NVM)可编程功能。这有助于设计工程师将数字和模拟系统功能整合到单个IC中,从而实现最低的BOM成本,并节省空间和功耗。

SLG47105可以驱动两个有刷直流电机、单个步进电机电磁阀或任何其他要求每个输出最高1.5A RMS电流的负载、以及最高13.2V的工作电压。该器件的可配置模拟和数字资源有助于设计工程师创建定制电机控制和保护机制,满足特定设计需求。

GreenPAK Designer软件包

u乐平台官网 GreenPAK Designer软件可以配置、优化、仿真、和评估GreenPAK设计。该软件的最新版本还提供了仿真外部元件的功能,包括无源器件和电机等,进一步缩短了工程师的产品开发时间,并且简化了整个设计过程。

采用SLG47105定制GreenPAK混合信号IC的第一步,是将小巧的SLG47105放入GreenPAK中,如下图最左侧步骤所示。

u乐平台官网 Dialog表示,设计工程师可以使用GreenPAK Designer软件和GreenPAK开发套件,通过四个步骤轻松创建定制的IC。


u乐平台官网 GreenPAK混合信号IC和GreenPAK Designer软件有助于工程师轻松设计和配置新的IC。即使产品已经投入使用,也可以在不修改现有的情况下更改关键的OEM产品功能。

设计完成后,可以禁用NVM编程的回读。这使得未经授权的外部人员极难了解您的系统设计细节,为防止IP盗窃提供了实质性的保护。

该新电机驱动CMIC的技术细节

SLG47105包括4个具有低RDS(on)的高压电流驱动GPO、2个具有内置16-byte寄存器u乐平台官网文件的8-bit PWM宏单元、2.048 kHz和25 MHz、以及12个组合功能宏单元。

u乐平台官网 SLG47105电路框图

内置保护功能包括欠压锁定、过流保护和热关断。该器件可在-40°C至85°C的温度范围内工作。它还符合RoHS标准且不含卤素。

HVPAK Demo板

u乐平台官网 HVPAK demo板包括板载步进电机、有刷直流电机、、以及用于容纳SLG47105的插口。

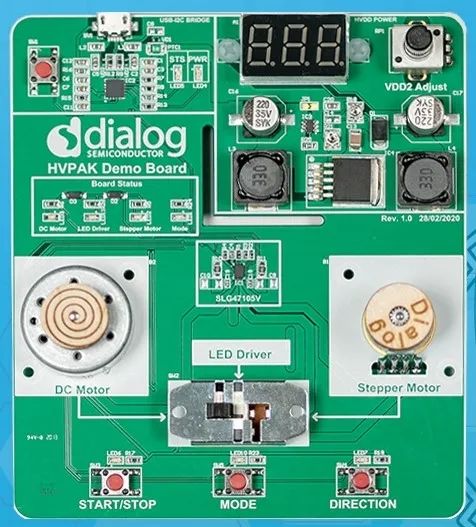

u乐平台官网 HVPAK demo板

设计工程师将使用该demo板对SLG47105的功能进行配置和测试。

CMIC在电机驱动应用中的可能性

Dialog表示,该新的CMIC可以简化许多电机驱动应用的设计过程,包括智能锁和阀门、ATM机、机器人、POS打印机、相机、玩具等。它还可用于PC和服务器、办公设备、个人医疗设备、和MOSFET驱动器等。

原文标题:最新可配置IC为定制电机驱动应用打开了大门

文章出处:【微信号:Dialog_Semiconductor,微信公众号:Dialog半导体公司】欢迎添加关注!文章转载请注明出处。
